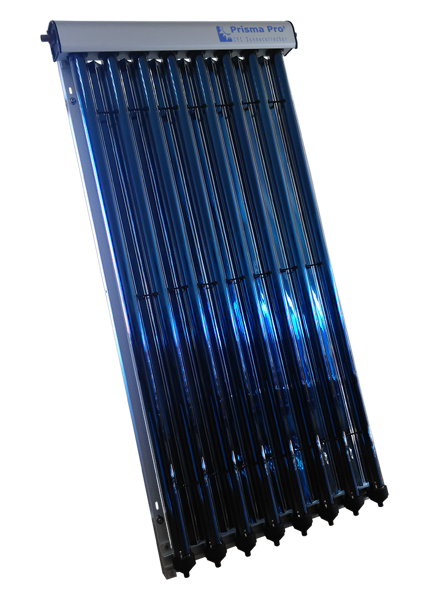

Vacuum/heatpipe zonnecollector met 8 buizen en Compound Parabolic Concentrator
Vacuum/heatpipe zonnecollectoren met 8 buizen.
Zie ook de zonneboiler setjes, hoge subsidie is nu mogelijk op zonneboiler setjes, niet op losse collectoren.
Deze zonnecollector is uitermate geschikt voor verwarmingstoepassingen door zijn grote opbrengst, ook in koude dagen.
Een glazen vacuumbuis (thermoskan principe) laat het zonlicht en warmte door tot binnenin waarna de warmte niet meer weg kan en de warmte door de heat-pipe naarboven wordt geleid naar de manifold waar deze zijn warmte afgeeft aan een vloeistof medium.
Aansluiting: 22mm buis
| Vacuumbuis collector type | GJoule | Hoogte | Breedte | oppervlakte | GJoule/m2 | GJoule/buis |
| Prisma Pro - 8 buizen | 2,94 | 198 | 91 | 1.74 | 1.690 | 0.37 |
| Prisma Pro - 18 buizen | 6,83 | 198 | 210 | 3.85 | 1.774 | 0.38 |
| Prisma Pro - 24 buizen | 9,19 | 198 | 267 | 5.12 | 1.795 | 0.38 |
| Prisma Pro CPC zonnecollector | Prisma Pro 8 |
| Aantal vacuum buizen | 8 |
| Aperture oppervlakte | 1.41 |
| Maximale Wp per zonnecollector volgens solar keymark G=1000W/m2(Wp) | 939 |
| Hoogte in cm | 198 |
| Breedte collector zonder aansluitingen (cm) | 91 |
| Breedte collector met aansluitingen (cm) | 101 |
| Dikte collector (cm) | 13.3 |
| gewicht (kilo) | 27 |
| Totale oppervlakte m2 | 1.74 |
| efficentie (n°) | 0.668 |
| Stagnatie temperatuur (°C) | 276 |
| Maximale werkdruk (bar) | 10 |
| Massastroom/flow kg/(sm2) | 0.02 |
| Warmte verlies <…W/m2c | 0.8 |
| Materiaal van glas | Borosilicate glas 3.3 |
| Vacuum pijp dikte | 1.76 tot 2 |
| Vacuum pijp maat (mm) | rond 58 hoog 1800 |
| Ruimte tussen pijpen (mm) | 110 |
| Zon opname (%) ≥ | 93 |
| halfronde emittance (%) ≤ | 5 |
| Materiaal van heatpipe | koper |
| Buiten diameter koper pijp in collector kop (mm) | 35 |
| Bouw van opnemer (tussen vacuum pijp en heatpipe) | Aluminium vin |
| Materiaal dikte van vin (mm) | 0.24 |
| Soort olie in heatpipe | HT350 |
| Isolatie materiaal en dikte (mm) | glaswol 30 |
| Materiaal collector kop | geanoniceerd aluminium |
| afdichting | silecone |
| Reflector materiaal | aluminium |
| Refectifitijd (%) | 90 |
| Bewerking van reflector | gepolijst |
| Te gebruiken vloeistof medium | glycol |
