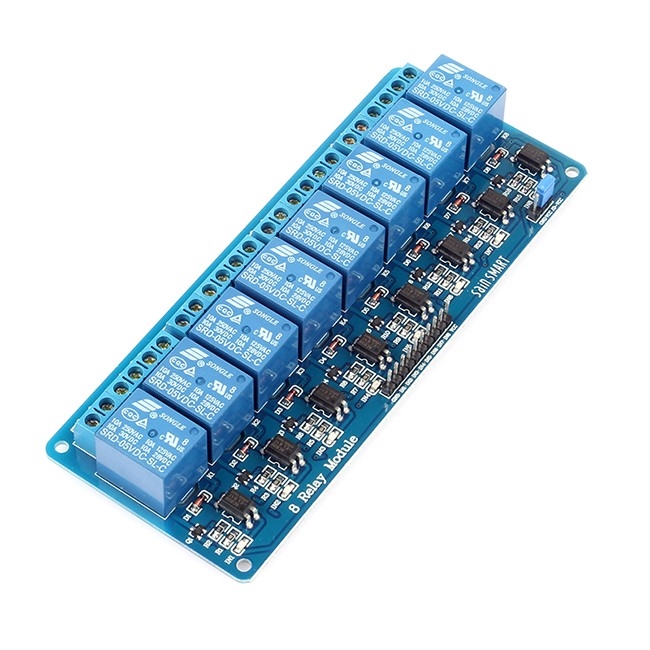

Relais boardje met 8 relais

Omschrijving

Relais boardje met 8 relais, eenvoudig aan te sluiten en aan te sturen met 5 of 3.3V signaal. Bijvoorbeeld door een Arduino, Tibbo of Raspberry etc.

Het bord heeft relais met een wisselcontact, een zogenoemd NO (Normaly Open) en NC (Normaly Closed). De middelste pin is in rust doorverbonden met het NC contact, rechts hiervan, en deze wisselt naar het NO contact, links hiervan, zodra het relais geactiveerd word.

Elke relais staat standaard in rust, en wordt met een HIGH signaal geactiveerd.

Het bord heeft 8 LED's. voor elk relais 1 LED welke de status van het relais aangeeft. LED aan = relais actief.

Voordelen:
Zeer eenvoudig aan te sluiten
Zeer eenvoudig aan te sturen
I/O compatibel met alle 5V en 3.3 V microcontrollers (relais wel op 5 volt!)
Indicatie LED's voor spanning en status van relais
Kleine vormfactor
Schakelt grote stromen, tot 10 Ampere

Technische specificaties (relais):
Spoel voltage: 5V
Spoel vermogen: 0.36W
Maximaal schakelvermogen AC: 250V, 10A
Maximaal schakelvermogen DC: 30V, 10A
