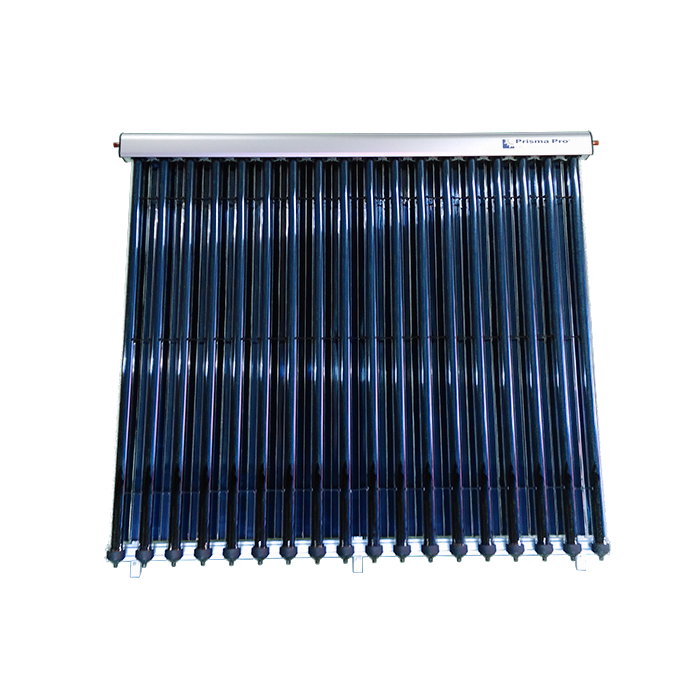

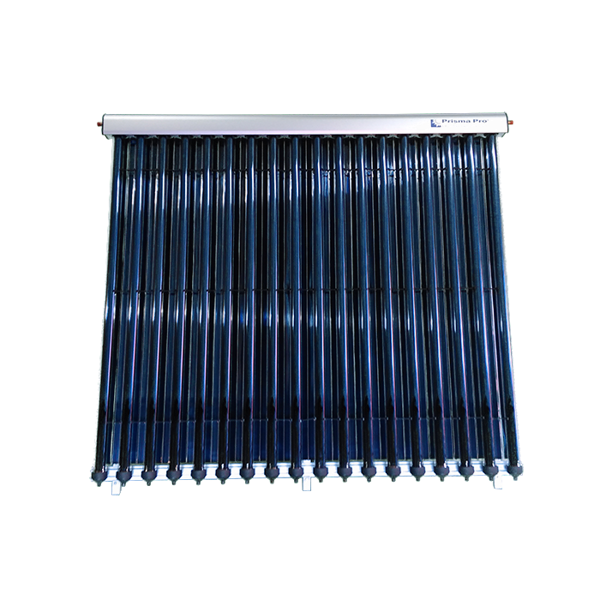

M24HPCPC-400-H2 - Heatpipe zonnecollector Prisma-pro 24 CPC

Artikelnummer:: 6451
Korte beschrijving Vacuum/heatpipe zonnecollector met 24 buizen en Compound Parabolic Concentrator
Ship to
*
*
Bezorgmethode
Name
Estimated Delivery
Price
No shipping options
€993,30

Vacuum/heatpipe zonnecollectoren met 24 buizen.



Zie ook de zonneboiler setjes, hoge subsidie is nu mogelijk op zonneboiler setjes, niet op losse collectoren.

Deze zonnecollector is uitermate geschikt voor verwarmingstoepassingen door zijn grote opbrengst, ook in koude dagen.
Een glazen vacuumbuis (thermoskan principe) laat het zonlicht en warmte door tot binnenin waarna de warmte niet meer weg kan en de warmte door de heat-pipe naarboven wordt geleid naar de manifold waar deze zijn warmte afgeeft aan een vloeistof medium.

Aansluiting: 22mm buis




Vacuumbuis collector typeGJoule Hoogte Breedte oppervlakte GJoule/m2 GJoule/buis
Prisma Pro - 8 buizen2,94 19891 1.74 1.690 0.37
Prisma Pro - 18 buizen6,83 198 210 3.85 1.774 0.38
Prisma Pro - 24 buizen9,19 198 267 5.12 1.795 0.38



Specificaties Prisma Pro 24

Prisma Pro CPC zonnecollectorPrisma Pro 24
Aantal vacuum buizen24
Aperture oppervlakte4.41
Maximale Wp per zonnecollector volgens solar keymark G=1000W/m2(Wp)2943
Hoogte in cm198
Breedte collector zonder aansluitingen (cm)267
Breedte collector met aansluitingen (cm)277
Dikte collector (cm)13.3
gewicht (kilo)79
Totale oppervlakte m25.12
efficentie (n°)0.668
Stagnatie temperatuur (°C)276
Maximale werkdruk (bar)10
Massastroom/flow kg/(sm2)0.02
Warmte verlies <…W/m2c0.8
Materiaal van glasBorosilicate glas 3.3
Vacuum pijp dikte1.76 tot 2
Vacuum pijp maat (mm)rond 58 hoog 1800
Ruimte tussen pijpen (mm)110
Zon opname (%) ≥93
halfronde emittance (%) ≤5
Materiaal van heatpipekoper
Buiten diameter koper pijp in collector kop (mm)35
Bouw van opnemer (tussen vacuum pijp en heatpipe) Aluminium vin
Materiaal dikte van vin (mm)0.24
Soort olie in heatpipeHT350
Isolatie materiaal en dikte (mm)glaswol 30
Materiaal collector kopgeanoniceerd aluminium
afdichting silecone
Reflector materiaalaluminium
Refectifitijd (%)90
Bewerking van reflectorgepolijst
Te gebruiken vloeistof mediumglycol
Product specificaties
Attribute nameAttribute value
Collector hoogte198 cm
Collector opbrengst Gj9.19
